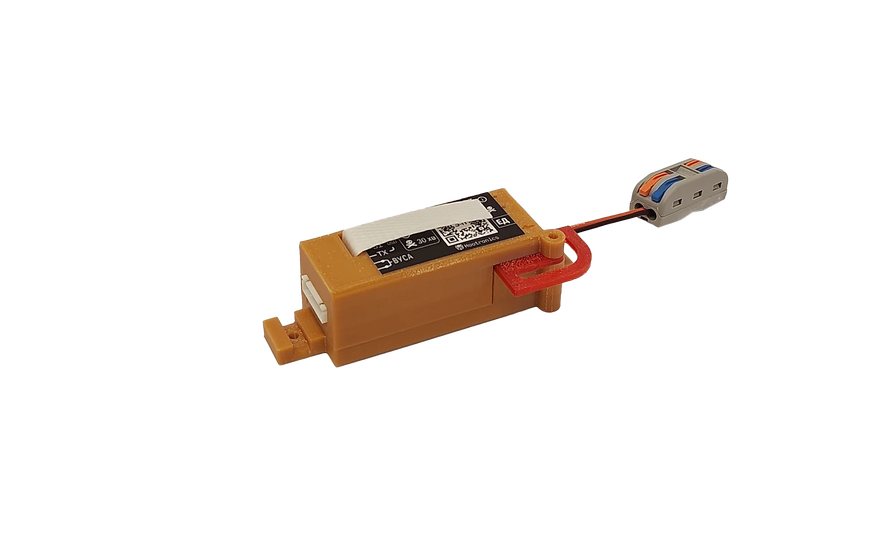

Плата управления 3-П для FPV-дронов

Плата управления Hootronics 3-П — это надежное и гибкое в настройке устройство, разработанное для безопасной активации исполнительных систем на FPV-дронах. Благодаря продуманной схемотехнике и многоуровневой системе защиты эта плата является универсальным решением для широкого спектра технических задач: от стандартных беспилотных платформ до систем дистанционного мониторинга и управления. Она позволяет инженерам и специалистам быстро адаптировать алгоритмы работы под конкретные задачи прямо в полевых условиях. Доступна для заказа в розницу и оптом для профессиональных нужд.

Варианты применения (Совместимость с БПЛА)

Конфигурация платы 3-П позволяет эффективно интегрировать ее с различными типами беспилотников, обеспечивая специфические требования к каждому из них:

•  Плата поддерживает полную деактивацию (DISARM) с пульта управления. Если задача отменяется, БПЛА может безопасно вернуться на базу без риска срабатывания.
• Дроны длительного мониторинга: Благодаря сверхнизкому потреблению тока (всего 30 мА), плата способна работать более 24 часов в режиме ожидания от одной стандартной батареи.
• Дистанционное управление и сигнализация: Поддерживается автоматическая (по настроенному таймеру) и ручная (с пульта) активация. Устройство гарантированно срабатывает при изменении угла наклона или переворачивании.

1. Механическая чека: Физически разрывает цепь между накопительным конденсатором и выходными клеммами. Пока чека вставлена, выводы надежно укорочены.
2. Аппаратный таймер безопасности: После выдергивания чеки плата блокирует все команды и игнорирует внешние воздействия в течение заданного времени (по умолчанию — 2 минуты)
3. ARM/DISARM: При переводе в режим DISARM с пульта, накопительный конденсатор полностью отключается от питания и укорачивается на землю.
4. Схемотехническая защита (Ключи): Двойные нижние транзисторы сигнала.
5. Гальваническая развязка: Обеспечивает полную электрическую изоляцию платы управления от полетного контроллера (FC), защищая электронику дрона.
6. Устойчивость к электромагнитным помехам: от скачков напряжения, а помехоустойчивые усы реагируют только на собственный уникальный сигнал, игнорируя постороннее электромагнитное излучение.

Управление, OSD и настройки через Wi-Fi

Плата тесно интегрируется с программным обеспечением дрона. Подключение к Betaflight позволяет выводить текущее состояние устройства непосредственно в OSD (на экран или в очки пилота).

Для изменения параметров не нужны специальные кабели или софт &mdas плата оснащена встроенным  Wi-Fi модулем. Через удобный веб-конфигуратор можно со смартфона настроить таймеры автоматического отключения, время безопасности или задержку срабатывания. Интеллектуальный акселерометр содержит специальный алгоритм детектирования контактных сеток и помех, четко различая механический контакт от других вибраций. активации:

• Автономный режим: Срабатывание происходит от встроенного сенсора удара (акселерометр фиксирует перегрузку по всем осям), замыкания контактных усов или по достижению времени таймера (настраивается, по умолчанию 30 мин) PWM: При подключении к полетному контроллеру добавляется функция управляемой активации тумблером с пульта. Также предусмотрена поддержка одного или двух сервоприводов для систем сброса груза.

Форм-фактор, эргономика крепления и интерфейсы подключения

Габариты платы Hootronics 3-П составляют 100 × 33 × 25 мм при весе всего 47 граммов. Такие массо-габаритные показатели являются оптимальными: модуль не смещает центр тяжести (CG – Center of Gravity) БПЛА и легко размещается вдоль верхней или нижней палубы (Top/Bottom plates) классических 7-, 8- и 10-дюймовых рам, а также идеально подходит для. монтажа и виброизоляция

Поскольку "сердцем" системы детектирования является сверхчувствительным многоосным акселерометром, инженер должен обеспечить бескомпромиссно жесткую фиксацию модуля. Плата не должна болтаться или входить в резонанс с вибрациями моторов (Propwash), чтобы алгоритм не принял полетную тряску за механический контакт. Для надежной интеграции предусмотрена продуманная эргономика:

• Отверстия 3 мм (под стандарт метизов M3): Позволяют надежно закрепить плату на классических алюминиевых или нейлоновых стойках (standoffs) рамы.
•  Дают гибкость при монтаже на нестандартные или кастомные элементы корпуса.
• Антиковзное (демпфирующее) покрытие на обратной стороне: Погасит высокочастотные микровибрации от моторов и предотвращает смещение. маневров.

Интерфейсы коммутации (Field-Ready концепция)

Все разъемы платы спроектированы с учетом принципа Tool-less — возможности быстрого подключения в полевых условиях без использования паяльника, даже в холодную погоду или в перчатках:

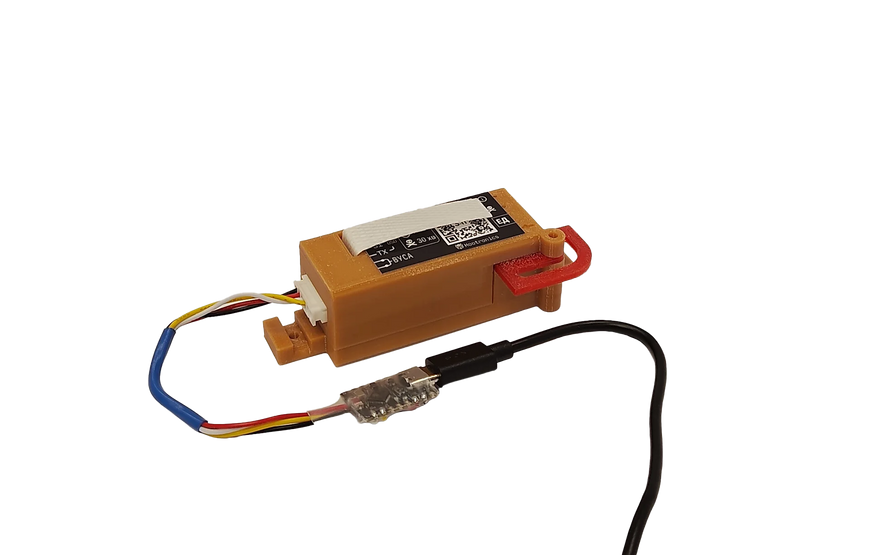

• Цифровой порт JST XH2.54 (6-pin):  Этот стандарт коннектора имеет надежный пластиковый замок-фиксатор, который гарантирует, что шлейф не отсоединяется во время экстремальных перегрузок или жестких посадок.
• Быстрозажимные клеммы WAGO 2x2: Установленные для быстрой коммутации. Это признанный инженерный стандарт, обеспечивающий прочный контакт с многожильными силиконовыми проводами. Клеммы рассчитаны на рабочее напряжение ~15В и уверенно выдерживают ток до 3А. Использование WAGO позволяет технику мгновенно и безопасно подключить необходимые линии питания непосредственно на стартовой позиции.

Инструкция по монтажу на раму БПЛА

Важно:  быть жестко закреплена на раме FPV-дрона или непосредственно на корпусе оборудования. Она не должна люфтить или сражаться о других компонентах. Для удобного монтажа на обратной стороне платы предусмотрено антискользящее покрытие. Крепление производится с помощью слотов под нейлоновые стяжки или через готовые монтажные отверстия диаметром 3 мм. Подключение к ПК выполняется через надежный разъем JST XH2.54 (6-pin), а исполнительная линия фиксируется быстрозажимными клеммами WAGO 2x2. полетные контроллеры и исполнительные элементы (≤ 3A ток срабатывания).

Комплектация

• Плата управления Hootronics 3-П (с установленной батарейкой AAA/LR03);
• Клеммный зажим WAGO 2x2;
разъемом JST XH2.54 на 6 пеней;
• Якорь и нейлоновая стропа;
• Краткое руководство пользователя по эксплуатации.

Частые вопросы

Как настроить плату под нестандартную задачу в поль

Настройка осуществляется беспроводно. При активации плата раздает свою Wi-Fi сеть. Подключившись к ней со смартфона, вы получаете доступ к конфигуратору, где можно изменить время таймеров, чувствительность акселерометра и режимы работы. При переводе тумблера на пульте в режим DISARM, плата полностью обесточивает накопительный конденсатор и укорачивает его, делая посадку БПЛА абсолютно безопасной. откалиброваны таким образом, чтобы игнорировать стандартные полетные вибрации. Кроме того, при включении плата проводить самодиагностику (световая и звуковая индикация), а при взлете действует "таймер безопасности" (блокировка на 2 минуты).
