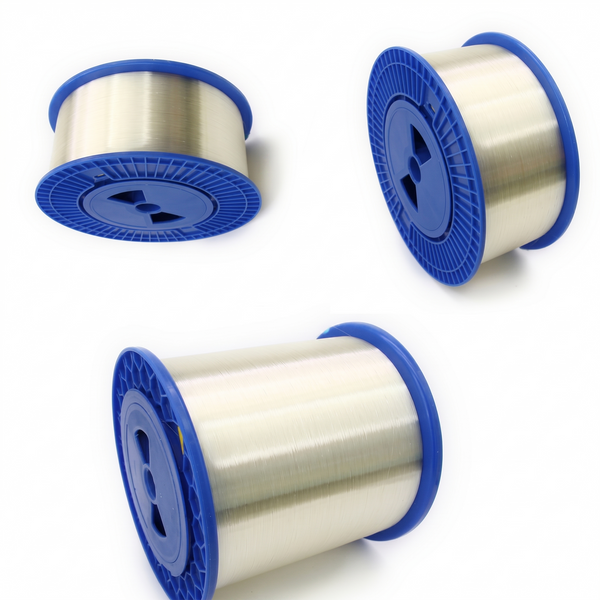

Оптоволокно G.657.A2 FiberHome бухта 60.4 км для БПЛА
Оптоволокно FiberHome G.657.A2 (бухта 60.4 км) — это одномодовое стойкое к изгибам оптическое волокно без внешней защитной оболочки (bare fiber). В контексте беспилотных систем эта катушка выступает базовым сырьем для намотки полетных шпуль БПЛА, обеспечивая физическую линию связи, совершенно невосприимчивую к воздействию средств радиоэлектронных помех и радиочастотных помех. Представленный продукт является чистым оптическим проводником стандарта. для эксплуатации в условиях жестких пространственных ограничений и малых радиусов изгиба.
Формат поставки: Bare Fiber 0.25 мм
Ключевое отличие этой позиции от классического оптического кабеля — отсутствие поливинилхлоридной (PVC) оболочки, кевларовых нитей и установленных коннекторов (SC/LC/FC). Это так называемое «голое волокно» (bare fiber), структура которого состоит исключительно из:
- Оптической сердцевины и оболочки (Cladding): стандартный диаметр 125.0±0.7 мкм.
- Первичного защитного покрытия (Primary Coating& 245±10 мкм (суммарная толщина нити составляет около 0.25 мм).

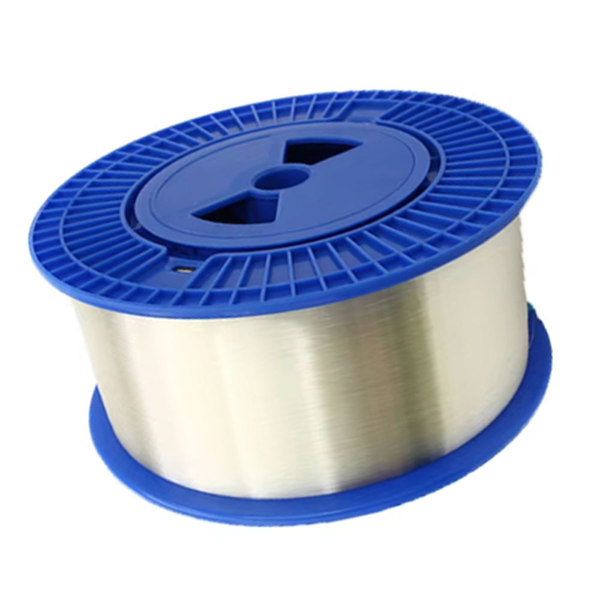

Такой формат является критически важным для авиационных платформ: отсутствие внешнего джута и пластикатов сводит к минимуму массу полезной нагрузки. Транспортировочная пластиковая катушка имеет габариты 61×51×30 см за весы брутто 6.6 кг, что позволяет удобно интегрировать бухту в размоточные станки во время серийного производства беспилотных аппаратов. Единственная протяженность 60.4 км дает возможность нарезать волокно на отрезки нужной длины без стыков и сварных швов.
Механика макроизгибов: почему стандарт G.657.A2
При интеграции в беспилотный аппарат оптоволокно укладывается в компактную катушку. Использование стандартного телекоммуникационного волокна (например, G.652.D) в таких условиях приводит к критических потерях сигнала или физического излома нити.
Стандарт G.657.A2 (Bend-Insensitive Single-Mode Fiber) решает эту проблему путем изменения профиля показателя преломления. Волокно FiberHome демонстрирует высокую устойчивость к макроизгибам: Допустимый радиус изгиба: от 7.5 мм. волны 1550 нм и 1 дБ на 1625 нм. Потери при макроизгибе (1 виток, диаметр 20 мм): 0.1 дБ на длине волны 1550 нм. Test): ≥9.0 N (≥100 Kpsi), обеспечивающий достаточный запас прочности при разматывании волокна в воздухе на высоких скоростях.
Оптические характеристики и пропускная способность
Волокно работает в стандартных оптических диапазонах длин волн 1310 нм и 1550 нм, которые используются в большинстве современных оптических трансиверов для БПЛА и телекоммуникаций. (диаметр модового поля 8.6±0.4 мкм).
На длине волны 1550 нм: ≤0.21 дБ/км (диаметр модового поля 9.7±0.6 мкм). Локальные неодно дБ. Поляризационная модовая дисперсия (PMD): типичное значение 0.04 пс/√км, максимальное ≤0.2 пс/√км. Низкий показатель затухания гарантирует, что мощности излучателя компактного полетного модуля промежуточных усилителей.
Полные технические характеристики FiberHome G.657.A2
Общие данные и упаковки
- Производитель: FiberHome
(Single Mode), устойчивое к изгибам (Bend-Insensitive) - Стандарт: ITU-T G.657.A2 (совместимое с G.652.D)
- Формат поставки:
- Длина на катушке: 60.4 км
- Тип упаковки: Пластиковая катушка (Plastic Reel)
- Габариты упаковки: 61 51 × 30 см
- Вес брутто: 6.6 кг
Оптические параметры
- Рабочие длины волн: 1315 нм, 1м нм
- Затухание:
- На 1310 нм: ≤ 0.35 дБ/км
- На 1383 нм: ≤ 0.35 дБ/км
- На 1550 нм: ≤ 0.21 дБ/км
- На 1625 нм: ≤ 0.23 дБ/км
- Диаметр модового поля (MFD): 8.6±0.4 мкм (@1310 нм), 9.7±0.6 мкм (@150 волны нулевой дисперсии: 1312±12 нм
- Наклон нулевой дисперсии: ≤ 0.092 пс/(нм&smd2;·км)
- Дисперсия: ≤ 18 пс/(нм&км) @ 1550 нм; ≤ 22 пс/(нм·км) @ 1625 нм
- Длина волны отсечки кабеля (Cutoff wavelength): ≤ 1260 нм
- Поляризационная модовая дисперсия (PMD): типичная 0.04 пс/√км, максимальная ≤ 0.2 пс/√км
- Локальные неоднородности (Point discontinuity): ≤ 0.05 дБ (@1310 нм и @1550 нм)
Геометрические параметры
- Диаметр первичного покрытия (Coating): 245±10.
- Диаметр оболочки (Cladding): 125.0±0.7 мкм
- Неконцентричность сердечника/оболочка: ≤ 0.5 мкм
- Неконцентричность покрытия/оболочка: ≤ 12 мкм
- Неокруглость оболочки: ≤ 1%
- Неокруглость покрытия: ≤ 6%
- Радиус изгиба самого волокна (Fiber curl radius): ≥ 4 м
Механические свойства и макроизгиб
- Минимальный рабочий радиус изгиба: 7.5 мм
- Потери при макроизгибе (1 виток, Ø&&; 0.5 дБ (@1550 нм), ≤ 1.0 дБ (@1625 нм)
- Потери при макроизгибе (1 виток, Ø20 мм): ≤ 0.1 дБ (@1550 нм), ≤ 0.2 дБ (@1625 нм)
- Потери при макроизгибе (10 витков, Ø30 мм): ≤ 0.03 дБ (@1550 нм), ≤ 0.1 дБ (@1625 нм)
- Механическая прочность (Proof Test): ≥ 9.0 N (≥ 100 Kpsi, деформация ≥ 1.0%)
- Усилие снятия покрытия (Coating strip force): среднее 1.5 N (пиковое 1.3–8.9 N)
(Nd): ≥ 20
Температурные и эксплуатационные характеристики
- Рабочий диапазон температур: от -40°C до +85°C
- Температурная зависимость&... +85°C): ≤ 0.05 дБ/км
- Изменение при погружении в воду (23°C, 30 дней): ≤ 0.05 дБ/км
- Изменение при сухом нагревании (85°C, 30 дней): ≤ 0.05 дБ/км
- Изменение при влажном нагревании (85°C, 85% влажности, 30 дней): ≤ 0.05 дБ/км
Практическая совместимость и обработка
Волокно FiberHome G.657.A2 полностью обратно совместимо со стандартом G.652.D. Это означает, что наземная часть аппаратуры (станция управления, медиаконвертеры) может использовать стандартные патчкорды без риска возникновения повышенных потерь на стыке сред. Среднее усилие снятия покрытия (Coating strip force) составляет 1.5 N, что снижает риск микротрещин при подготовке торца к сколу. Кому подходит эта позиция Катушка FiberHome 60.4 км — это промышленный компонент, ориентированный на:
- Инженеров и сборщиков беспилотных аппаратов, разрабатывающих системы управления по оптоволокну (наматывание компактных полетных шпуль).
- Лаборатории R&D>
- Производителей сенсорных систем (sensing applications) и оборудование для дата-центров, где требуется глубокая маршрутизация нитей в условиях дефицита пространства.
Выбор этой позиции целесообразно там, где требуется точный расчет подсчета оптического бюджета. волокна малыми радиусами.
