Приймач Stellar ELRS 915 / 868 MHz призначений для забезпечення радіозв'язку між передавачем та контролером польоту FPV-дрона. Модель працює у діапазонах частот 915 МГц та 868 МГц, а також підтримує потужність телеметрії до 20 дБм (100 мВт) при використанні кастомної прошивки Bandera. Для підключення антени на платі передбачений компактний роз'єм IPEX MHF, а робоча напруга живлення становить 5 В.
Обмін даними з польотним контролером здійснюється за послідовним протоколом CRSF (Crossfire), що забезпечує стабільну передачу сигналів керування та телеметрії. Пристрій має зручний режим прив'язки (binding), який запускається шляхом триразового циклу ввімкнення та вимкнення живлення, а після успішного з'єднання збережені параметри дозволяють автоматично підключатися при наступних запусках.
Замовити цей товар можна в інтернет-магазині Lightforce.

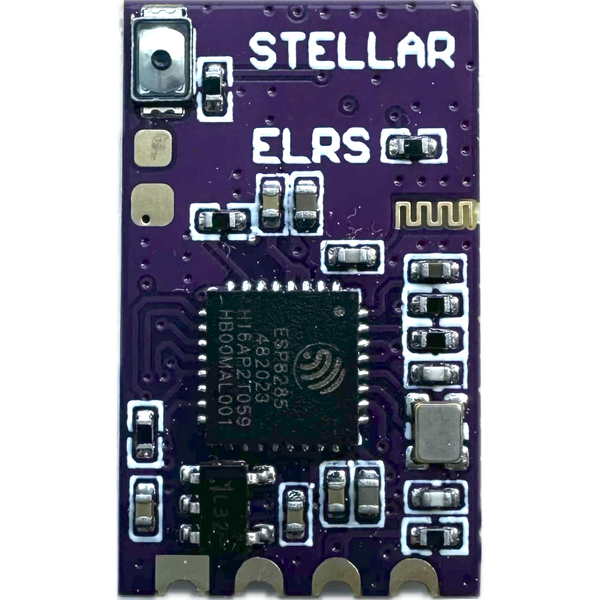

Приймач (RX) Stellar ELRS 915 / 868 MHz
ХАРАКТЕРИСТИКИ:
- Потужність телеметрії: 20 дБм (100 мВт) (з використанням кастомної прошивки Bandera)
- Діапазони частот 915 МГц/868 МГц
- Вхідна напруга: 5 В
- Антенний роз'єм: IPEX MHF
Підключіть та відключіть приймач три рази;
Переконайтеся, що світлодіод швидко блимає двічі, що вказує на те, що приймач перебуває в режимі прив'язки;
Переконайтеся, що модуль RF TX або радіопередавач входять у стан прив'язки, що надсилає імпульс прив'язки;
Якщо приймач має суцільне світло, він пов'язаний.
ExpressLRS використовує послідовний протокол Crossfire (також відомий як протокол CRSF) для зв'язку між приймачем та платою контролера польоту. Тому переконайтеся, що плата польотного контролера підтримує послідовний протокол CRSF. Далі ми використовуємо польотний контролер із прошивкою Betaflight, щоб показати, як налаштувати протокол CRSF.
З'єднання між приймачем Stellar ELRS та платою FC показано нижче.

Увімкніть відповідний UART (наприклад, UART3 нижче) як послідовний Rx на вкладці «Порти» Betaflight Configurator.

На вкладці «Конфігурація» виберіть «Послідовний приймач» на панелі «Приймач» та виберіть «CRSF» як протокол. Телеметрія тут необов'язкова та зменшить частоту оновлення флешки через те, що ці слоти передачі використовуються для телеметрії.

Приймач може увійти в стан прив'язки при триразовому включенні/вимкненні живлення.
Примітка. Прив'язка один раз і одержувач збереже інформацію про прив'язку. Повторно увімкніть живлення та успішне автоматичне підключення.
