IP-камера BPK SSC30KQ (IMX335) для оптоволоконних FPV дронів
IP-камера BPK SSC30KQ — це спеціалізований цифровий відеомодуль, розроблений для інтеграції в професійні та технічні FPV-дрони, що керуються через оптоволоконний кабель. На відміну від стандартних аналогових рішень або цифрових радіосистем, ця камера формує IP-відеопотік, який через комплектний медіаконвертер передається безпосередньо у волоконно-оптичну лінію.
Така архітектура дозволяє оператору отримувати чисте зображення високої роздільної здатності за відсутності радіовипромінювання, що забезпечує високу завадозахищеність та стабільну роботу в складних умовах радіообстановки.
Апаратна база: процесор SigmaStar та 5-мегапіксельна матриця Sony

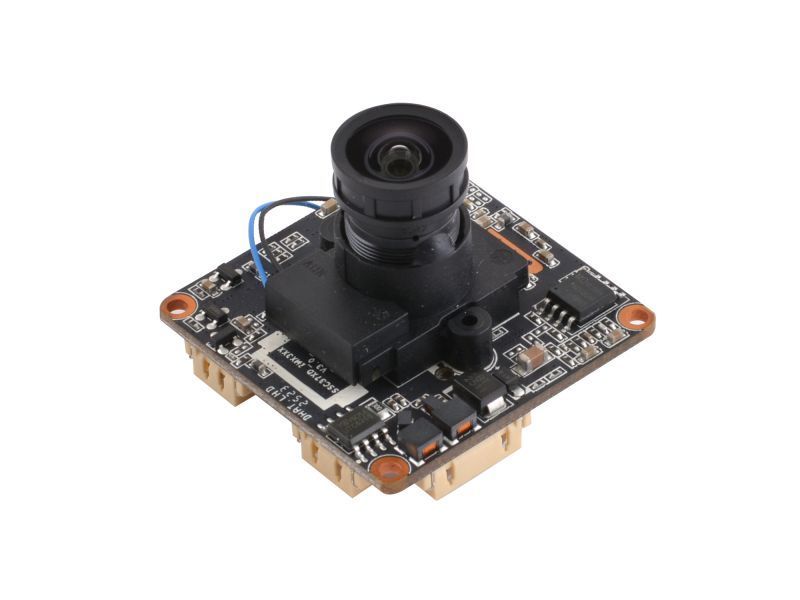

Ядро камери побудовано на зв'язці високопродуктивного процесора SigmaStar SSC30KQ та CMOS-сенсора Sony IMX335.
- Матриця 1/2.8" Sony IMX335: Забезпечує фізичну роздільну здатність 5 Мп (2592×1944). Розмір сенсора 1/2.8 дюйма гарантує високу світлочутливість, що важливо для пілотування в умовах складного освітлення або в сутінках.
- Оптична система (FOV 105°): Кут огляду в 105 градусів є оптимальним компромісом для FPV: він дає достатню ширину периферійного зору для орієнтації в просторі, але не створює надмірного ефекту «риб'ячого ока» (fish-eye), який викривлює оцінку дистанції до об'єктів.
- Процесор SigmaStar SSC30KQ: Відповідає за апаратне стиснення відеопотоку та підготовку даних для передачі через Ethernet-інтерфейс.
Інтеграція з оптоволокном: медіаконвертер та SFP-модуль у комплекті

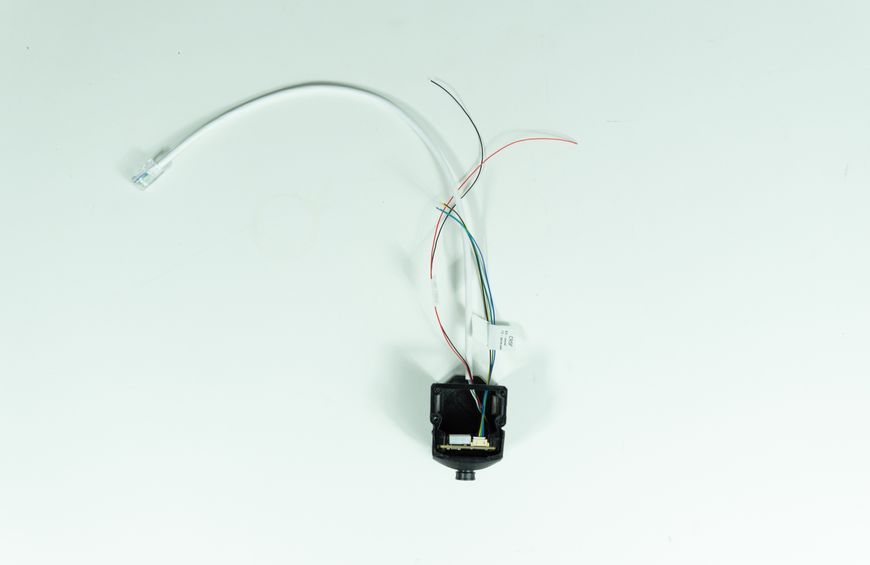

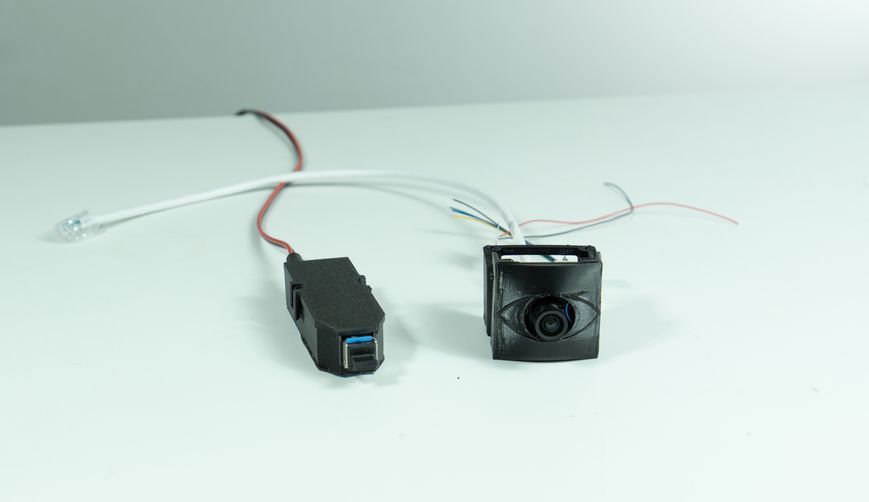

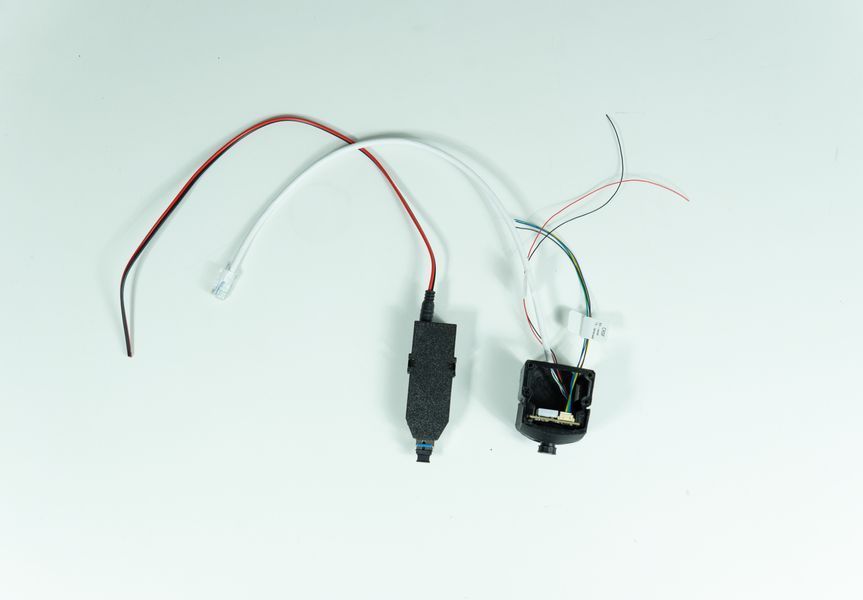

Головна відмінність цієї системи — наявність готового вузла для перетворення цифрового Ethernet-сигналу в оптичний. Камера BPK постачається як готовий до монтажу комплекс, що включає:
- Мініатюрний медіаконвертер DC-5V: Центральний хаб, який приймає відео з камери через патч-кабель RJ-45 і транслює його в оптичний канал.
- Оптичний SFP-модуль: Встановлюється безпосередньо в медіаконвертер. Залежно від конфігурації системи, працює на довжині хвилі TX 1310nm або RX 1550nm.
- Інтерфейс SC/UPC: Стандартний роз'єм для швидкого та надійного підключення котушки з оптоволоконним кабелем на борту дрона.
Форм-фактор та сумісність із польотним контролером (FC)

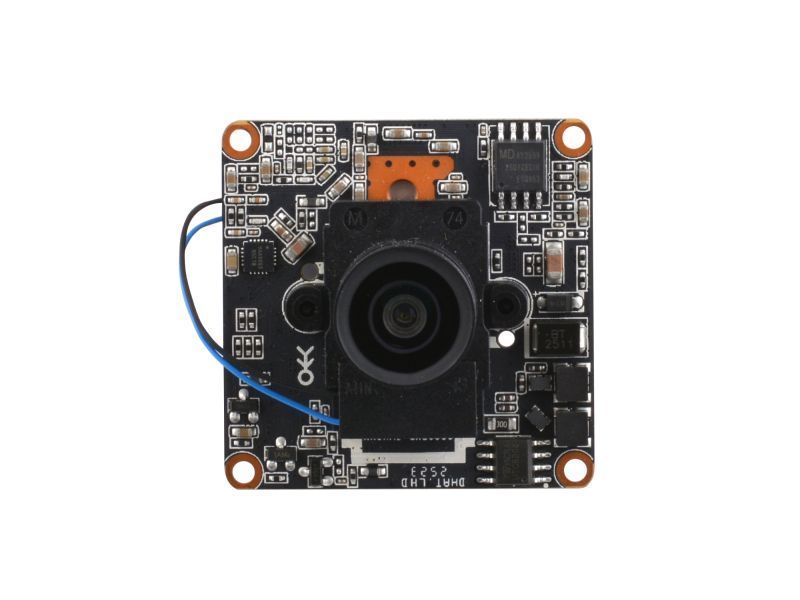

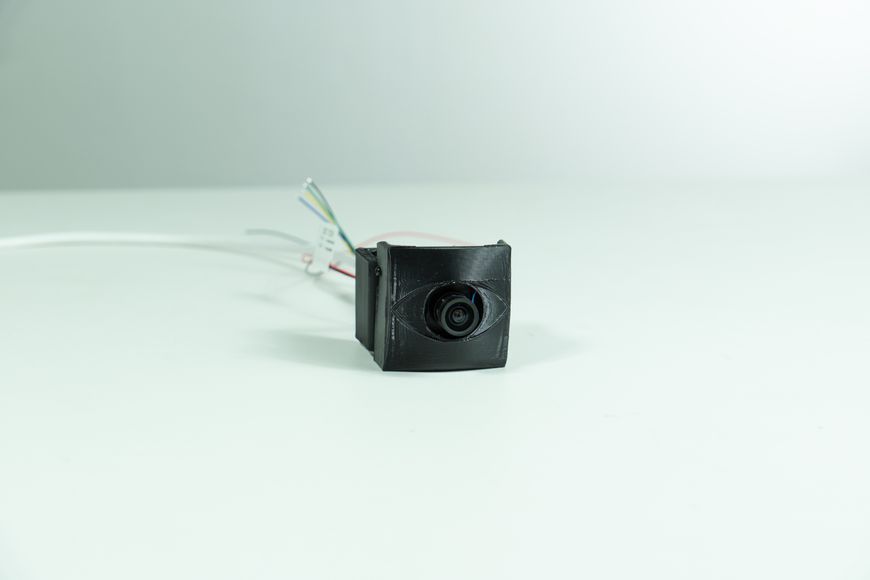

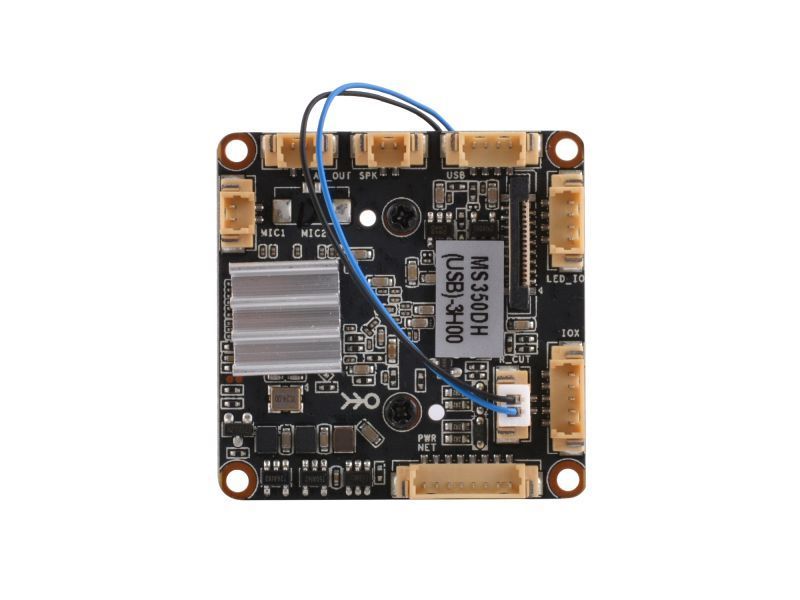

Камера спроєктована з урахуванням жорстких вимог до ваги та габаритів FPV-платформ. Плата камери має розміри 38х38х1.6 мм, що дозволяє легко розмістити її в стандартних кріпленнях курсових камер на рамах від 7 до 10 дюймів.
Для повноцінної роботи системи потрібна правильна інтеграція зі стеком (польотним контролером):
- Роздільне живлення: Камера потребує живлення 12V, тоді як медіаконвертер живиться суворо від 5V.
- UART інтерфейси: Камера має виведені сигнальні дроти для інтеграції телеметрії. Підтримується робота з протоколом CRSF (для керування) та OSD (для накладання польотних даних на відеопотік). При підключенні застосовується класична перехресна схема (TX камери до RX стека, і навпаки).
- Захист по живленню: Для стабільної роботи медіаконвертера та захисту від стрибків напруги при роботі ESC, паралельно до кабелю 5V/GND обов'язково впаюється електролітичний конденсатор 330 мкФ 6.3V (входить до комплекту).
Програмна екосистема та мінімізація затримки (Latency)
Стандартні IP-камери не підходять для FPV через високу затримку кодування відео (latency). Модель BPK SSC30KQ підтримує роботу з кастомними прошивками (такими як OpenIPC), що дозволяє знизити затримку передачі цифрового відеокадру, роблячи пілотування комфортним і безпечним.
Наземний прийом та декодування відеопотоку здійснюється через спеціалізоване програмне забезпечення (наприклад, HOUSTON ip-fpv), яке дозволяє контролювати рівень оптичного сигналу (LINK) та виводити екранну телеметрію (OSD) безпосередньо на монітор оператора.
Сценарій застосування: кому підходить BPK SSC30KQ
Цей комплект не призначений для класичних радіокерованих квадрокоптерів з VTX. Це вузькоспеціалізоване рішення для інженерів та збирачів дронів, які створюють апарати на базі оптоволоконних котушок для виконання інженерних і технічних завдань.
Ключові фактори вибору:
- Висока завадозахищеність: Оптоволоконний зв'язок стійкий до зовнішніх радіозавад.
- Складна радіообстановка: Ідеально для роботи в польових умовах, у низинах або за перешкодами, де радіосигнал 5.8GHz або 1.2GHz швидко згасає.
- Висока деталізація зображення: 5 Мп матриця IMX335 дає змогу оператору розпізнавати дрібні деталі об'єктів на значній відстані, що недоступно для аналогових CVBS-камер.
IP-камера BPK SSC30KQ (IMX335) закриває потребу у готовому, апаратно сумісному рішенні для передачі цифрового відео через оптоволокно, виключаючи необхідність самостійного пошуку та налаштування сумісних SFP-модулів, конвертерів та оптики.
