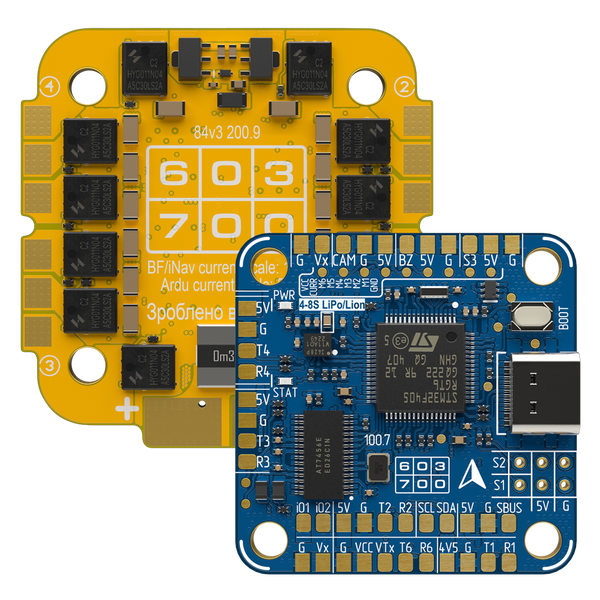

Коптерный полетный стек ГАЛИЧИНА F405 V3 8S/60A

Коптерный полетный стек ГАЛИЧИНА F405 V3 8S/60A — это комплект FC+ESC для FPV-дрона на питании 3-8S LiIon/LiPo. В стек входят полетный контроллер FC «Галичина F405 v3 8S»; и электронный регулятор оборотов ESC «ФРАНКОВСК v3 8S/60A», т.е. пользователь получает основные узлы управления полетом и силовой части в одном комплекте. BEC, PINIO и монтажный стандарт 30.5×30.5 мм M3. В названии стека важно правильно читать параметры: «8S» касается диапазона питания, а «60A» — токового рейтинга ESC «ФРАНКОВСК v3 8S/60A», а не отдельно полетного контроллера.

Входящий в комплект поставки

В комплекте поставки есть все основное для монтажа стека в FPV-сборник: FC « «ФРАНКОВСК v3 8S/60A», шлейф JST-SH 1.0 8 pin 35 мм, 4 винта M3×30, 8 пластиковых гаек M3, 9 силиконовых демпферов, LOW ESR конденсатор 50 В и кабель питание контактами.

Практически это означает, что стек поставляется не как отдельная плата без обязанности, а как комплект для установки FC и ESC с базовым монтажным креплением, шлейфом между платами, силовым кабелем и конденсатором для защиты питания. стека

Полетный контроллер построен на MCU STM32F405RGT6 и использует гироскоп/акселерометр ICM42688P. Он поддерживает Betaflight, INAV, Ardupilot и Milbeta, имеет OSD AT7456, барометр DPS368/DPS310 и MicroSD слот для Blackbox. Для подключения доступны USB Type-C, 6 UART, 1 I2C, 2 АЦП для VBAT и Current, SBus с инвертором на RX5 и выход для бузера.

Для пользователя это не просто список микросхем. STM32F405RGT6 задает класс контроллера, ICM42688P отвечает за сенсорную часть, MicroSD Blackbox требуется для логирования, а 6 UART дают запас портов под приемник, GPS, видеопередатчик, телеметрические или другие внешние модули. Именно количество интерфейсов часто становится ограничением в FPV-сборниках, поэтому 6 UART — один из ключевых аргументов этой платы.

ESC «ФРАНКОВСК v3 8S/60A»: силовая часть для моторов

ESC в комплекте работает с питанием 3-8S LiIon/LiPo, имеет токовый рейтинг 60A и кратковременный режим 70A. В характеристиках также указан датчик тока до 132A, прошивка BlueJay target J_H_50, протоколы DSHOT300/600, разъем подключения JST-SH 8 pin и разъем питания XT-60. Размер ESC — 45×45 мм, монтажные отверстия — 30.5×30.5 мм M3.

BlueJay и DSHOT300/600 важны для управления моторами без излишней задержки и для совместимости с типичными FPV-настройками. В исходном описании также отмечена поддержка Bi-directional DShot и RPM-фильтрации, что помогает более тонко настраивать работу силовой части и уменьшать нежелательные вибрационные эффекты в полете. Питание, два BEC и PINIO Стек рассчитан на питание 3-8S LiIon. На FC предусмотрено два BEC: 5V 3A и 5V/9V/12V 3A. Второй BEC имеет выбор напряжения через перемычки: по умолчанию 5V, для 9V нужно запаять J1, для 12V — J1+J2.

Это полезно, когда в сборке есть не только стандартный приемник, но и серв, видеомодуль, GPS+компас или другие внешние устройства с разными требованиями к питанию. Но напряжение BEC2 нужно выбирать под конкретную нагрузку: модуль на 5V нельзя подключать к выходу, настроенному на 9V или 12V.

Отдельно есть 2 управляемых PINIO-выхода с напряжением 5V/1A. Их можно использовать для коммутации совместимых внешних нагрузок, если это предусмотрено конфигурацией сборки. Подключение модулей: UART, GPS, VTX, камера, приемник Схема подключений в документации показывает работу стека с аналоговой камерой, поворотным механизмом камеры, видеопередатчиком, EL+ SBUS и сервопривод. На плате также обозначены UART1-UART6, I2C, SBus UART5, BEC2, Servo1-Servo3, PINIO1/PINIO2, кнопка бутлоадера и питания от АКБ. Это делает ГАЛИЧИНА F405 V3 8S/60A не просто стеком для стека FPV-конфигурации: с GPS-навигацией, отдельным видеоканалом, приемником ELRS/CRSF, OSD, сервоприводом и дополнительными управляемыми выходами.

6 ESC-выходов и поддержка расширенной моторной конфигурации

FC имеет 6 выходов для ESC: M. Это важно для сборок, где требуется больше, чем стандартные четыре моторных канала, или где требуется запас по выходам для нестандартной конфигурации.

При этом в комплекте идет ESC «ФРАНКОВСК v3 8S/60A» с подключением основных моторных каналов, а контакты M5-M6 на FC следует рассматривать как возможность расширения после проверки совместимости силовой части, регуляторов и схемы конкретной сборки. Такой подход уменьшает риск ошибки: 6 выходов на FC не означают, что вся силовая часть под шесть моторов уже полностью закрыта без дополнительной проверки. Монтаж 30.5 мм 30.5 мм M3 и габариты плат Полетный контроллер имеет размеры 38 мм. 45×45 мм. В обеих платах используется монтажный стандарт 30.5×30.5 мм M3, поэтому перед установкой нужно проверить совместимость с рамой, высоту стоек, пространство под XT-60 кабель, конденсатор и шлейф JST-SH.

Силиконовые демпферы из комплекта нужны — для защиты от всплесков напряжения. В документации отдельно указано: при монтаже и подключении нужно проверить полярность проводов и разъема, а для защиты от всплесков напряжения необходимо установить LOW ESR конденсатор.

Для кого подходит FPV-сборник, где требуется комплект FC+ESC на 3-8S, достаточное количество UART для внешних модулей, OSD, Blackbox, два BEC и возможность работы с DSHOT300/600. Это практичный вариант для сборки или ремонта коптера, если требуются F405-контроллер, 60A ESC, монтаж 30.5×30.5 мм M3 и совместимость с типичными модулями FPV-экосистемы. ELRS/CRSF-приемник, видеопередатчик, аналоговая камера, сервопривод, бузер, OSD и управляемые 5V-выходы. Если требуется простая минимальная сборка без GPS, сервоприводов и дополнительных модулей, часть возможностей платы останется запасом на будущее.

На что обратить внимание перед покупкой и установкой

Перед выбором этого стека следует проверить три вещи. Первая — класс питания: и FC, и ESC рассчитаны на 3-8S LiIon/LiPo. Второй — геометрия установки: монтажные отверстия 30.5×30.5 мм M3, но размеры плат разные — 38&38 мм у FC и 45&45 мм у ESC. Третья — периферия: если планируется GPS, VTX, ELRS/CRSF, сервопривод или дополнительные нагрузки, нужно заранее распределить UART, BEC и PINIO.

Также важно не игнорировать BEC2. По умолчанию он работает как 5V, но может быть сконфигурирован на 9V или 12V через перемычки J1/J2. Это удобно, но только если напряжение соответствует подключенному модулю. Неправильный выбор напряжения может стать критической ошибкой при монтаже. Да, лучше убрать колонку Узел разделит характеристики на два понятных блока. Вот исправленный вариант для вставки:

Краткие характеристики

Полетный контроллер «ГАЛИЧИНА F405 v3 8S»

ESC «ФРАНКОВСК v3 8S/60A»

Вопрос о ГАЛИЧИНЕ F405 V3 8S/60A

Что входит в комплект ГАЛИЧИНА F405 V3 8S/60 "ГАЛИЧИНА F405 v3 8S", ESC "ФРАНКОВСК v3 8S/60A", шлейф JST-SH 1.0 8 pin 35 мм, винты M3×30, пластиковые гайки M3, силиконовые демп0, силиконовые демп0 XT-60 Amass 12 AWG.

Какой ESC используется в стеке?

В стек входит ESC «ФРАНКОВСК v3 8S/60A» с питанием 3-8S LiIon/LiPo, током 60A, кратковременным режимом 70A, датчиком тока до 132A, прошивкой BlueJay и поддержкой DSHOT300/600.

Какие прошивки поддерживает полетный контроллер? 8S» поддерживает Betaflight, INAV, Ardupilot и Milbeta. Сколько UART имеет полетный контроллер? подключить к стеку?

В схеме подключения показаны аналоговая камера, поворотный механизм камеры, видеопередатчик, ELRS/CRSF NANO RX, бузер, GPS+компас, SBUS и сервопривод.

Что нужно проверить перед первым подключением питания?

Перед подключением разъему, а также установить LOW ESR конденсатор для защиты от всплесков напряжения.
